PRODUCTOS

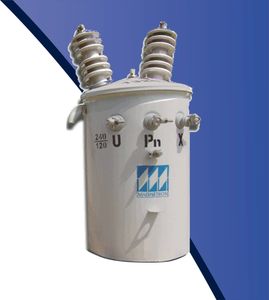

TRANSFORMADOR DE DISTRIBUCIÓN CONVENCIONAL

Los transformadores de distribución convencionales se utilizan en intemperie o interior para distribución de energía eléctrica en media tensión. Son equipos diseñados para convertir de media tensión a baja tensión o viceversa.

Son comúnmente usados para cargas de servicios residenciales, comerciales e industriales. La mayoría de estos transformadores están diseñados para montaje sobre postes sin embargo algunos se construyen para montaje tipo subestación.

Este tipo de transformador no contiene ningún accesorio de protección, por lo tanto los pararrayos y protecciones contra sobre-tensión y sobre-carga deben ser suministrados por el comprador.

 Se  fabrican en potencias desde 5 kVA hasta 167 kVA monofásicos y desde  15 kVA hasta 500 kVA trifásicos, cumpliendo con la normas NTC, ANSI, IEC  o especificaciones particulares de los clientes.


Obtén más información

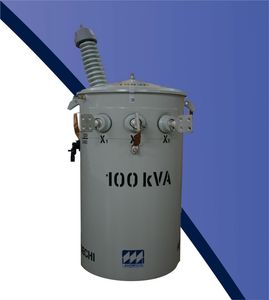

TRANSFORMADORES AUTOPROTEGIDOS

Son usados principalmente en cargas de servicios residenciales y donde las compañías de  electricidad requieren un control de la carga.

Los transformadores autoprotegidos comprenden, desde su etapa de diseño, elementos de protección contra sobretensiones, sobrecargas y elementos para aislarlo de la red en caso de fallas  internas o externas.

 Los esquemas de protección que se ofrecen son los siguientes:

AUTOPROTEGIDO SP (Surge Protecting): Brinda  protección ante sobretensiones y cortocircuitos internos.  Incluye el  montaje del  DPS y los fusibles de expulsión.  No incluye un interruptor  ni por baja ni por alta tensión.

AUTOPROTEGIDO CP (Current Protecting):  Brinda protección ante los diferentes tipos de sobrecorrientes a las  que puede estar expuesto el transformador durante su funcionamiento.   Está equipado con el interruptor (Breaker o Magnex) y fusibles de  protección.  No incluye el montaje de los pararrayos.

AUTOPROTEGIDO CSP (Complete Self Protected):  Logra una protección adecuada contra sobrecargas, cortocircuitos  internos y/o externos y sobretensiones.  Está equipado con el DPS, el  fusible de protección y el interruptor solicitado (Breaker o Magnex).

Se  pueden suministrar adicionalmente fusibles limitadores de corriente,  que protegen contra sobrecorrientes de cortocircuitos mayores, los  circuitos externos de alimentación y la integridad humana, ya que  desconectan el equipo de la red.

Obtén más información

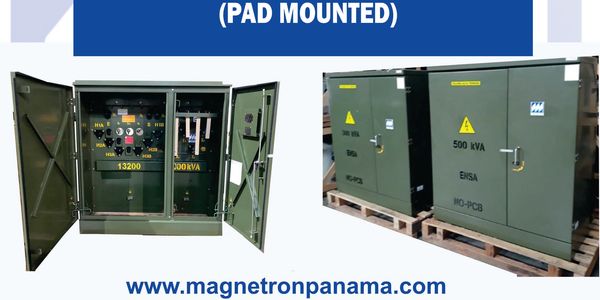

TRANSFORMADOR TIPO PEDESTAL

Los transformadores tipo Pad Mounted, son utilizados como parte de sistemas de distribución subterráneos, idóneos para aplicaciones residenciales, sitios turísticos, hoteles, edificios, entre otros, pues cuentan con compartimientos sellados de seguridad tanto para alta como para baja tensión, lo cual hace que su funcionamiento sea seguro previniendo posibles accidentes al público. El transformador tipo Pad Mounted es un equipo dentro de un gabinete, generalmente su ubicación se realiza a la intemperie, con terminales de media tensión de frente muerto y provisto de puertas con cerraduras. Los transformadores monofásicos son diseñados para operar alimentados por el primario en un sistema fase-tierra para evitar efectos de ferro resonancia magnética.

Existen dos configuraciones básicas de estos transformadores: configuración radial y configuración en anillo o malla (se debe seleccionar dependiendo del tipo de circuito en cual se instalaran los transformadores)

 Se  fabrican en potencias desde 30 kVA hasta 2000kVA trifásicas y entre 15  kVA y 333 kVA monofásicas en tensiones hasta 34.5GrdY/19.92 kV (BIL 150  kV), cumpliendo con las normas NTC, ANSI, IEC o especificaciones  particulares de los clientes.


Obtén más información

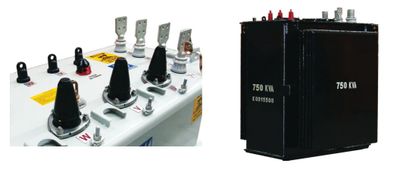

Transformador Ocasionalmente Sumergible y Sumergibles



Se  fabrican en potencias desde 15 kVA hasta 333 kVA monofásicos y desde 45  kVA hasta 1000 kVA trifásicos, con tensiones hasta 34.5 kV (BIL 150kV),  cumpliendo con las normas NTC (Transformador Ocasionalmente  Sumergible), ANSI y EDC (Transformador Sumergible).

Se usan en circuitos de distribución subterráneos susceptibles a ambientes corrosivos e inundaciones temporales.

Son  del tipo RADIAL o MALLA, dependiendo de los requisitos del cliente, y  usan para su conexión elementos en alta tensión elastoméricos para  aplicaciones subterráneas que permiten alta seguridad y confiabilidad en  la operación, tales como conjuntos bayonetas de posición vertical,  elementos fusibles tipo canister, bujes tipo pozo largos que les permite  quedar inmersos en el aceite, seccionador bajo carga ON-OFF de posición  vertical, nivel de aceite, adicionalmente se instalan los accesorios  requeridos por el cliente.
